眾所周知，裂縫是固體材料中的一種正?，F(xiàn)象，不論是道路還是地板和建筑物都會在建設(shè)過程和使用過程中出現(xiàn)了不同程度、不同形式的裂縫，這是一個相當普遍的現(xiàn)象。灌漿料作為一種細集料、超早強高強微膨脹水泥基復合材料，在施工和使用過程中出現(xiàn)細微裂紋也是一種常見的現(xiàn)象。所以今天卡斯樂小編就跟大家說說灌漿料如何預防和修護裂縫？

一、 灌漿料開裂的預防措施

1，拌合

水泥基灌漿料材料拌合，應按照產(chǎn)品要求的用水量加水，用水量過高的易導致表面出現(xiàn)浮漿層，不僅影響強度還容易導致面層開裂。

2，夏季施工

       高溫天氣施工，灌漿料應存放到陰涼干燥處，攪拌用水嚴禁長時間陽光直射，必要情況下可采用冰水攪拌，灌漿料入模溫度不易高于35攝氏度。夏季采取必要的降溫措施，能有效降低混凝土溫度裂縫，減少灌漿料開裂，避免有害裂縫出現(xiàn)。

3，養(yǎng)護

        養(yǎng)護對灌漿料對灌漿料后期強度發(fā)展以及降低開裂風險十分重要。灌漿完畢后裸露部分應及時噴灑養(yǎng)護劑或覆蓋塑料薄膜養(yǎng)護。

三，灌漿料裂縫處理方法

1，表層封閉法。對于裂縫寬度0.3mm以下的細微裂縫，可采用380a表面封閉涂層做封閉處理。

處理方法：

（1）使用鋼絲刷將裂縫表面兩側(cè)刷毛，用真空吸塵器清除灰塵等雜物。當裂縫內(nèi)有明水時，應采用熱風機等將裂縫處吹干。

（2）稱量并配制380A表面封閉涂料，采用手持式攪拌機或?qū)Ｓ脭嚢鑼⑿扪a材料攪拌均勻。

（3）沿裂縫表面涂刷一層底涂材料。

（4）待底涂材料表干后，涂刷380A表面封閉涂層，涂刷3遍以上，以涂層厚度達到300μm以上為宜。每遍涂刷都要等到上遍涂層材料表干后再涂，且兩次涂刷方向相互垂直。

（5）在大風干燥等條件下適當采取薄膜覆蓋等方法養(yǎng)護，防止涂層材料失水過快導致涂層開裂。

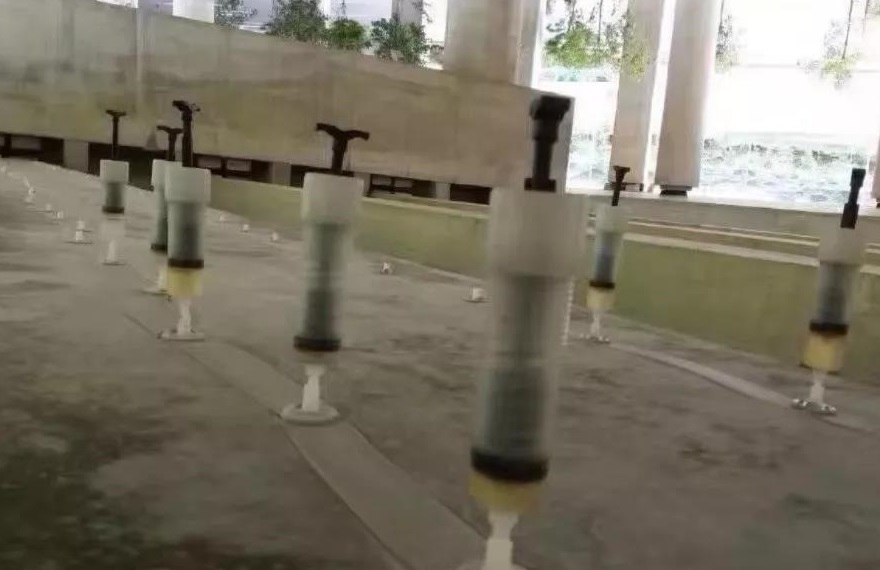

2，環(huán)氧樹脂灌縫法。裂縫寬度大于0.3mm的裂縫，建議采用改性環(huán)氧樹脂灌縫膠灌縫處理

（1）基面處理：用鋼絲刷等工具清除裂縫表面灰塵、浮渣及松散層等。

（2）預埋注膠底座：埋設(shè)時先在灌漿嘴的底盤上抹一層厚約1mm的環(huán)氧膠泥將灌漿嘴的進漿孔騎縫粘貼在預定的位置上。

（3）需要封縫的裂縫可用環(huán)氧樹脂膠泥封閉。

（4）配制漿液。按照廠家的推薦比例進行配比試驗，根據(jù)現(xiàn)場的實際情況選擇合適的配比。漿液一次配備的數(shù)量，需以漿液的凝膠時間及進膠速度來確定。

（5）待縫內(nèi)漿液達到初凝而不外流時，可拆下注漿嘴，再用環(huán)氧膠泥把灌漿嘴處抹平封口。

（6）灌漿結(jié)束后，應檢查補強效果和質(zhì)量，發(fā)現(xiàn)缺陷應及時補救，保證工程質(zhì)量。

江門市卡斯樂建材有限公司力于地坪技能方面的根底研究和世界最領(lǐng)先地坪技能及其輔助材料的引入。為廣大客戶提供好的產(chǎn)品、創(chuàng)建潔凈環(huán)?？臻g，美化生活、工作環(huán)境，你值得信賴。
