透水地坪作為一種新的環(huán)保型、生態(tài)型的道路材料，日益受到人們特別是業(yè)界的關(guān)注，現(xiàn)代城市的地表多被鋼筋混凝土的房屋建筑和不透水的路面所覆蓋，與自然的土壤相比，普通的混凝土路面缺乏呼吸、吸收熱量和滲透雨水的能力，隨之帶來(lái)一系列的環(huán)境問(wèn)題，而混凝土也因此一直被認(rèn)為是破壞自然的元兇，但只要使連續(xù)空隙得以形成，就能創(chuàng)造與自然環(huán)境的銜接點(diǎn)。
作為環(huán)境負(fù)荷減少型混凝土，透水地坪對(duì)于改善和恢復(fù)遭受破壞的地球環(huán)境是一種創(chuàng)造性的材料，使人類生活與大自然可以和諧相處，可持續(xù)的發(fā)展下去。
透水地坪也被稱為生態(tài)透水地坪，透水混凝土，無(wú)砂混凝土等， 是采用骨料碎石，膠結(jié)料，添加劑，水泥，水等經(jīng)過(guò)均勻攪拌，攤鋪成路面。具有比傳統(tǒng)混凝土更高的強(qiáng)度和耐久性，能滿足結(jié)構(gòu)物力學(xué)性能、使用功能以及使用年限的要求;具有與自然環(huán)境的協(xié)調(diào)性，減輕對(duì)地球和生態(tài)環(huán)境的負(fù)荷，實(shí)現(xiàn)非再生型資源可循環(huán)性使用;具有良好的使用功能，能為人類構(gòu)筑溫和、舒適、便捷的生活環(huán)境。
透水地坪能夠使雨水迅速滲入地表，有效地補(bǔ)充地下水，緩解城市熱島效應(yīng)，保護(hù)城市自然水系不受破壞，具有很強(qiáng)的環(huán)保價(jià)值。同時(shí)，它解決了普通路面容易積水的問(wèn)題，提高行走的安全性和舒適性，對(duì)于改善人居環(huán)境也具有重要意義。

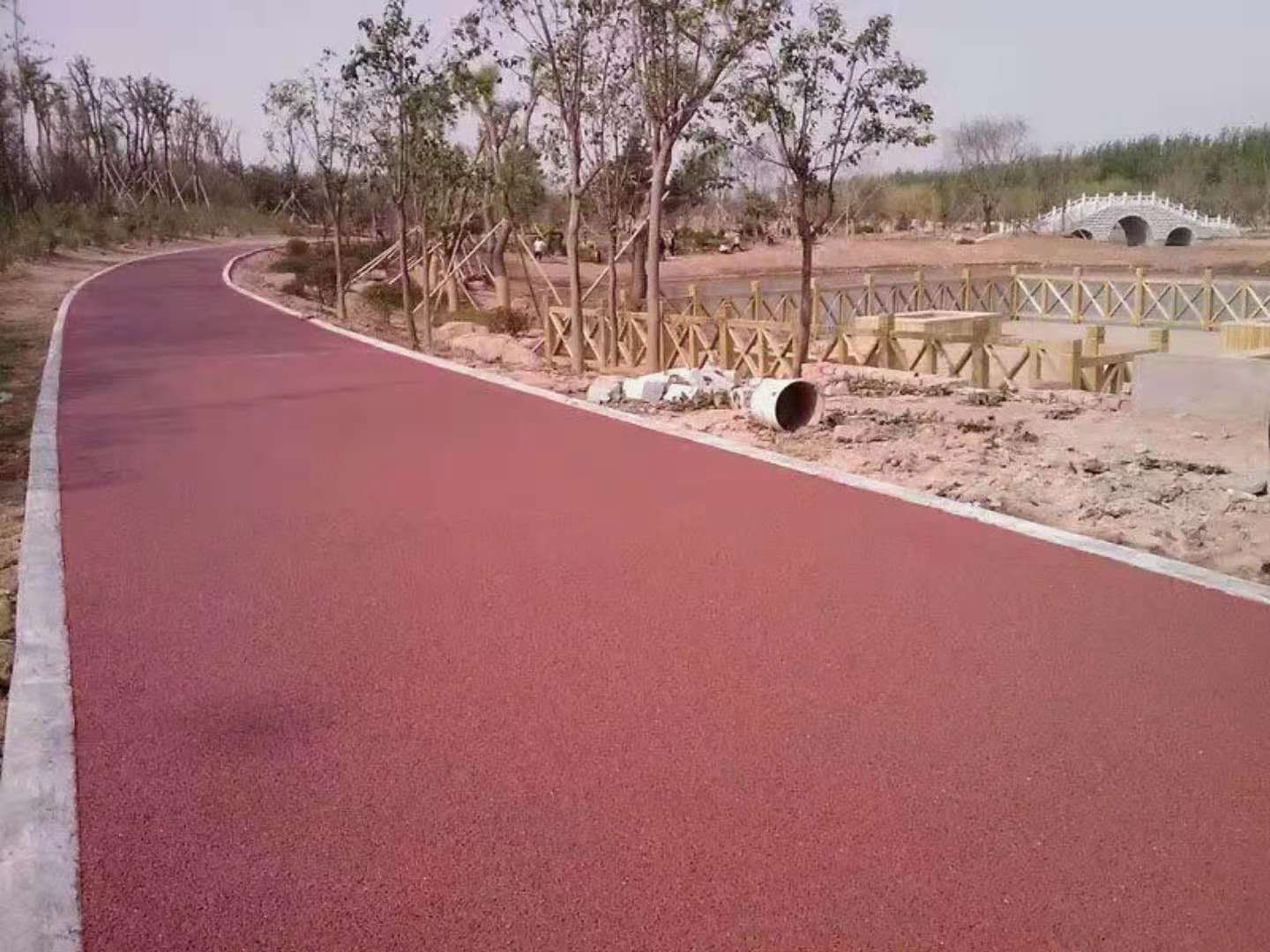

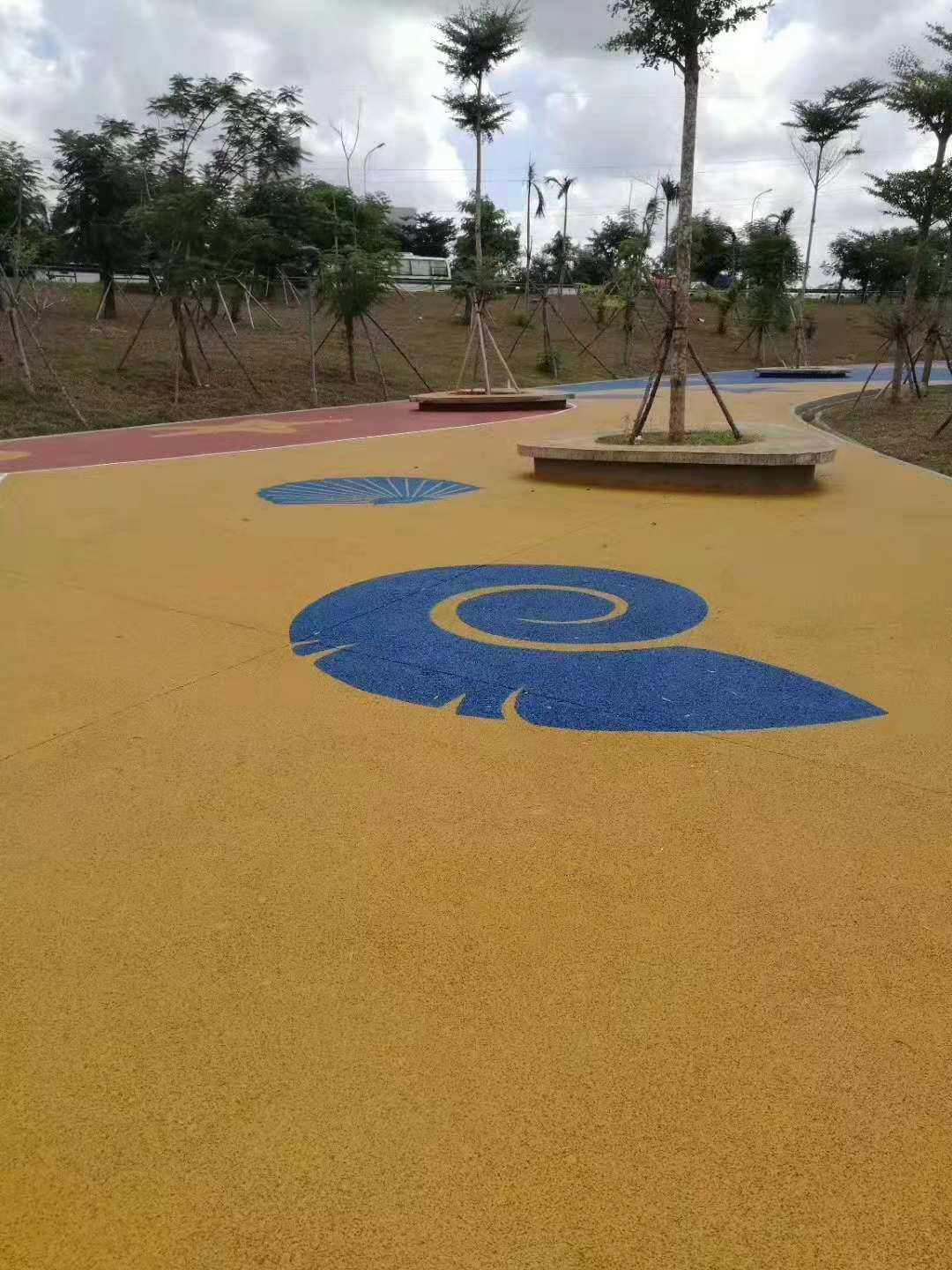

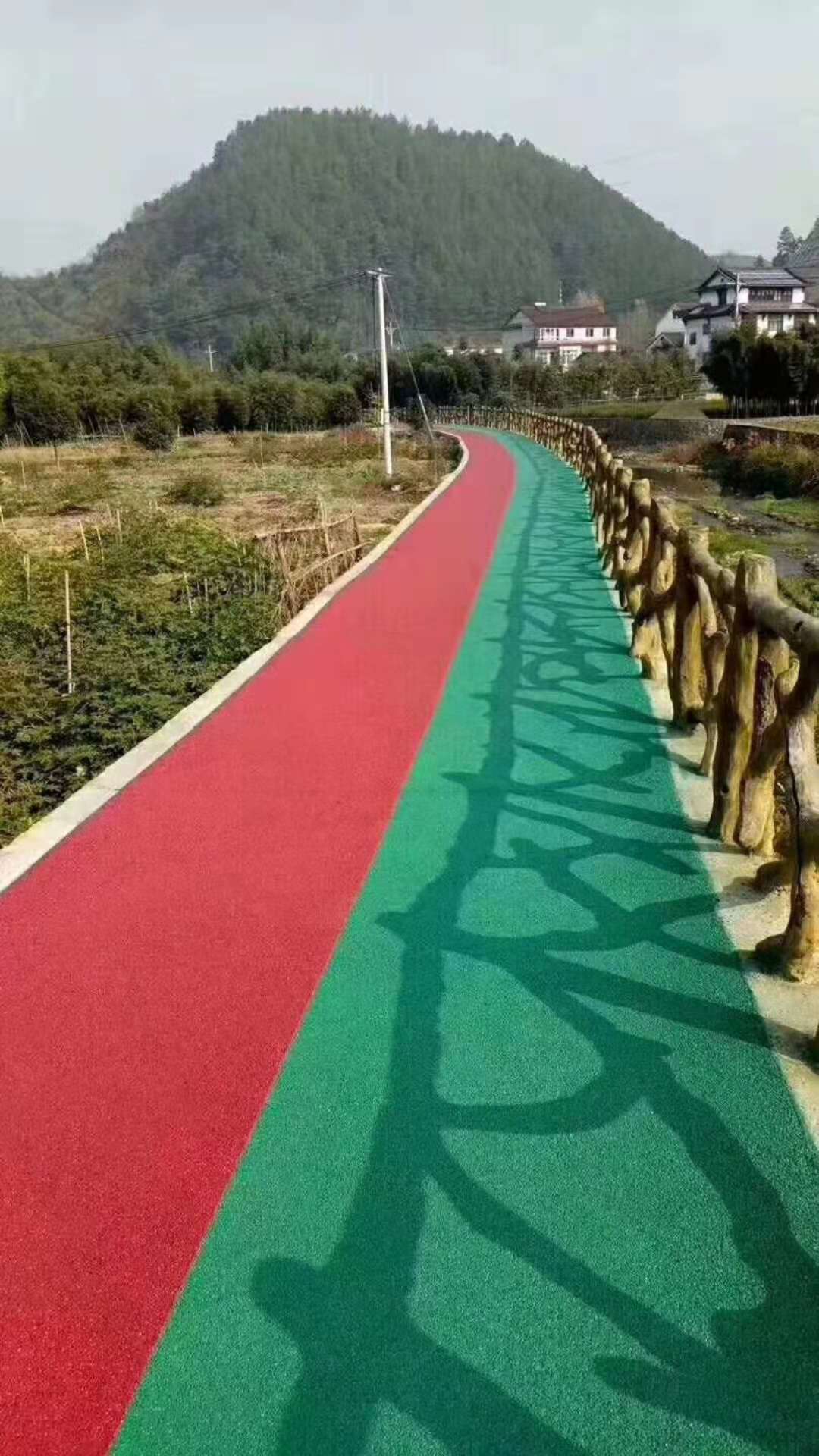

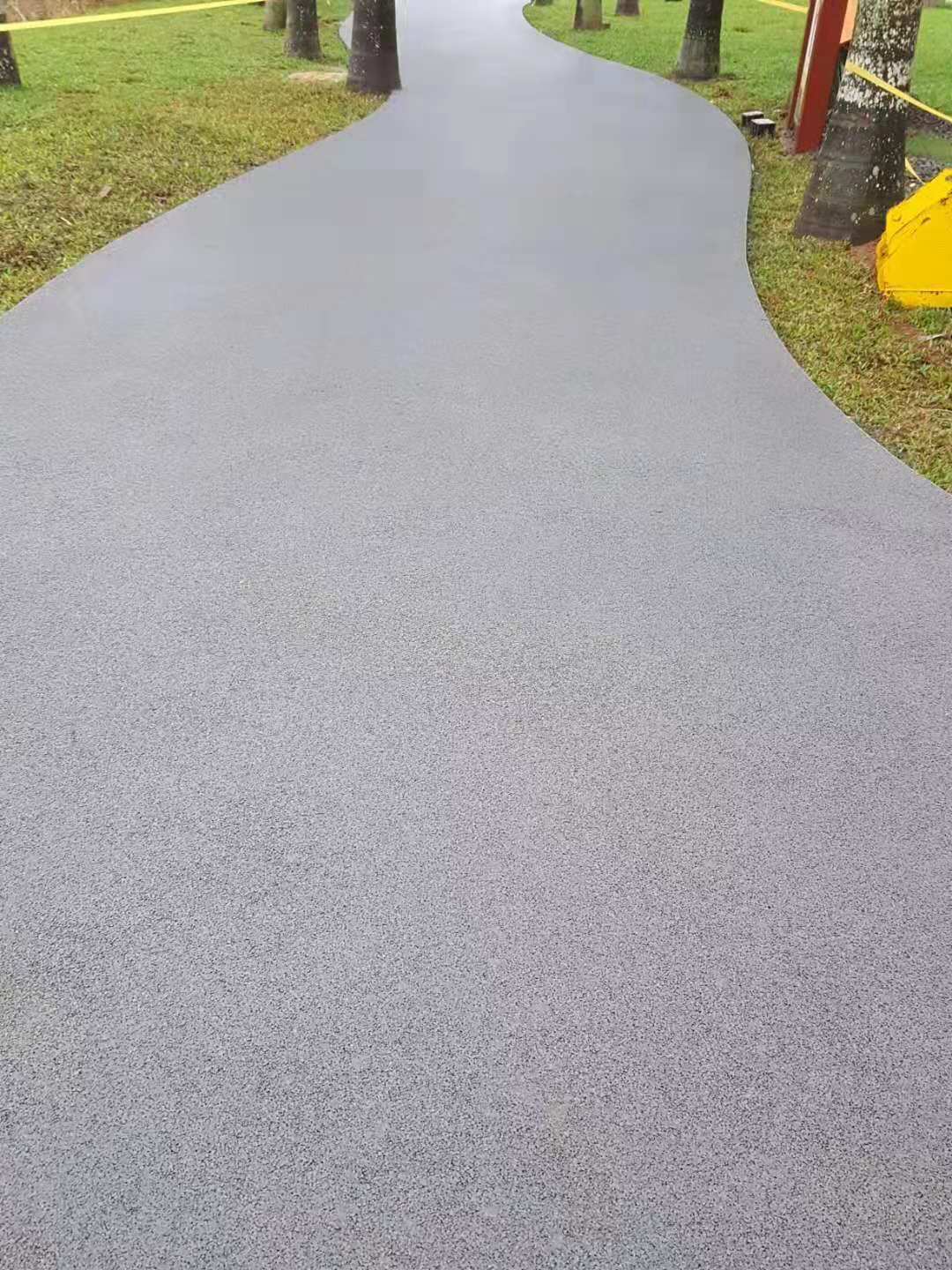

透水混凝土在保留傳統(tǒng)混凝土特性的基礎(chǔ)上顛覆了其色彩單一灰色，呈現(xiàn)出繽紛多樣的色彩表現(xiàn)。運(yùn)用不同的顏色使地面與建筑、景觀相融合，創(chuàng)造出溫馨和諧的生活環(huán)境!
性能特點(diǎn)：
1、高透水性。透水地坪擁有15%-25%的孔隙，能夠使透水速度達(dá)到31-52升/米·小時(shí)，遠(yuǎn)遠(yuǎn)高于有效的降雨在好的排水配置下的排出速率。
2、高承載力。經(jīng)國(guó)家檢測(cè)機(jī)關(guān)鑒定，透水地坪的承載力完全能夠達(dá)到C20-C25混凝土的承載標(biāo)準(zhǔn)，高于一般透水磚的承載力。
3、良好的裝飾效果。透水地坪擁有色彩優(yōu)化配比方案，能夠配合設(shè)計(jì)師獨(dú)特創(chuàng)意，實(shí)現(xiàn)不同環(huán)境和個(gè)性所要求的裝飾風(fēng)格，這是一般透水磚很難實(shí)現(xiàn)的。
4、易維護(hù)性。人們所擔(dān)心的孔隙堵塞問(wèn)題是沒(méi)有必要的，特有的透水性鋪裝系統(tǒng)使其只需通過(guò)高壓水洗的方式就可以輕而易舉的解決。
5、抗凍融性。透水性鋪裝比一般混凝土路面擁有更強(qiáng)的抗凍融能力，不會(huì)受凍融影響面斷裂，因?yàn)樗慕Y(jié)構(gòu)本身有較大的孔隙。
6、耐用性。透水性地坪的耐用耐磨性能優(yōu)于瀝青，接近普通的地坪，避免了一般透水磚存在的使用年限短，不經(jīng)濟(jì)等缺點(diǎn)。
7、高散熱性。材料的密度本身較低(15-25%的空隙)降低了熱儲(chǔ)存的能力，獨(dú)特的孔隙結(jié)構(gòu)使得較低的地下溫度傳入地面從而降低整個(gè)鋪裝地面的溫度，這些特點(diǎn)使透水鋪裝系統(tǒng)在吸熱和儲(chǔ)熱功能方面接近于自然植被所覆的地面。
適用范圍：
市政步道、園林小路、城市廣場(chǎng)、住宅小區(qū)、停車場(chǎng)、商務(wù)辦公大樓、戶外運(yùn)動(dòng)場(chǎng)所、自行車道、兒童游樂(lè)場(chǎng)地面(羽毛球場(chǎng)館、籃球場(chǎng)館等)。
施工工藝流程：
1.攪拌:透水地坪拌合物中水泥漿的稠度較大，且數(shù)量較少，為了便水泥漿能保證均勻地包裹在骨料上，宜采用強(qiáng)制式攪拌機(jī)，攪拌時(shí)間為5分鐘以上。
2.澆筑:在澆筑之前，路基必須先用水濕潤(rùn)。否則透水地坪快速失水份會(huì)減弱骨料間的粘結(jié)強(qiáng)度。由于透水地坪拌合物比較干硬，將拌和好的透水地坪和好的透水地坪材料鋪在路基上鋪平即可。
3.振搗:在澆注過(guò)程中不宜強(qiáng)烈振搗或夯實(shí)。一般用平板振動(dòng)器輕振鋪平后的透水性混凝土混合料，但必須注意不能使用高頻振搗器，否則他會(huì)使混凝土過(guò)于密實(shí)面減少孔隙率，并影響透水效果。同時(shí)高頻振搗器也會(huì)使水泥漿體從粗骨料表面離析出來(lái)，流入底部形成一個(gè)不透水層，使材料失去透水性。
4.輥壓:振搗以后，應(yīng)進(jìn)一步采用實(shí)心鋼管或輕型壓路機(jī)壓實(shí)壓平透水混凝土拌合料，考慮到拌合料的稠度和周圍溫度等條件，可能需要多次輥壓，但應(yīng)注意，在輥壓前必須清理輥?zhàn)?，以防粘結(jié)骨料。
5.養(yǎng)護(hù):透水地坪由于存在大量的孔洞，易失水，干燥很快，所以養(yǎng)護(hù)非常重要，尤其是早期養(yǎng)護(hù)，要注意避免地坪中水分大量蒸發(fā)。通常透水混凝土拆模時(shí)間比普通混凝土短，如此其側(cè)面和邊緣就會(huì)暴露于空氣中，應(yīng)用塑料薄膜或彩條布及時(shí)覆蓋路面和側(cè)面，以保證濕度和水泥充分水化。透水地坪應(yīng)在澆注后1天開(kāi)始灑水養(yǎng)護(hù)，淋水時(shí)不宜用壓力水柱直沖混凝土表面，這樣會(huì)帶走一些水泥漿，造成一些較薄弱的部位，但可在常態(tài)的情況下直接從上往下澆水。透水地坪的澆水養(yǎng)護(hù)時(shí)間應(yīng)不少于7天。
