不同地坪材料的不同施工環(huán)境要求

地坪材料的種類有很多，常用的有地面硬化劑、環(huán)氧類，滲透型強化類。不同的地坪材料對不同的環(huán)境有著不同的施工要求和施工工藝。不在一定的溫度、濕度下施工，將會造成地坪工程隱患重重。

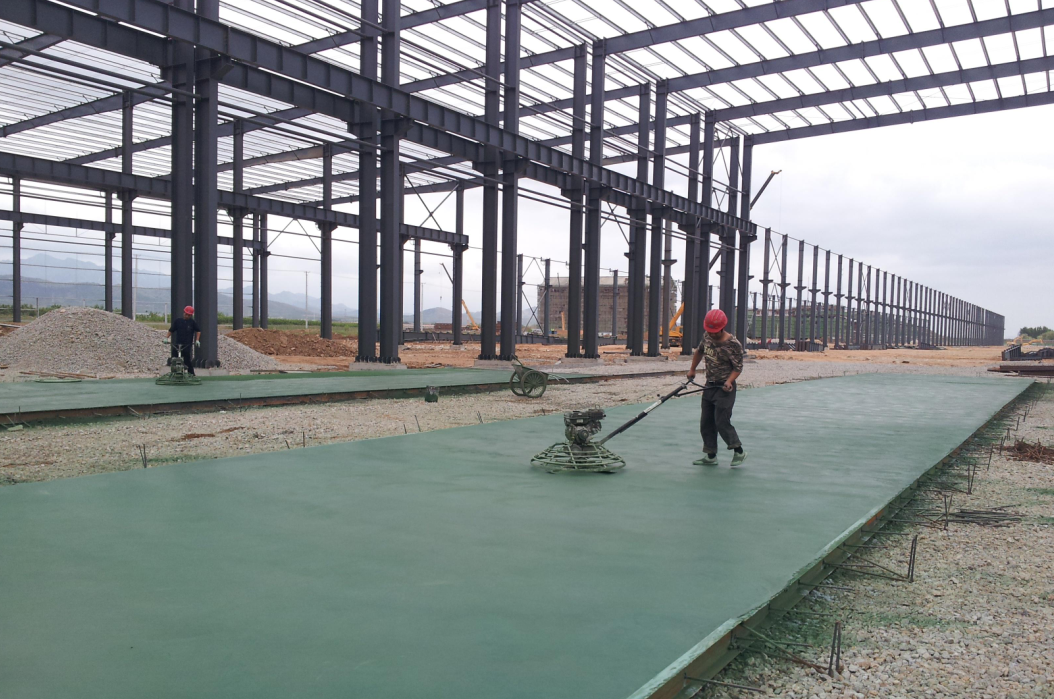

一、耐磨地坪材料的環(huán)境要求

1、對混凝土的要求

（1）強度達到C25以上（至少C20以上）。

（2）水灰比不高于0.4。

（3）現(xiàn)場攪拌之混凝土塌落度應(yīng)不大于125px，泵送混凝土塌落度應(yīng)不 大于300px。

（4）對于二次澆注之混凝土地坪，其面層厚度應(yīng)不低于125px。

（5）為達到更好效果，建議在混凝土中加鋼筋網(wǎng)（鋼筋直徑應(yīng)≥φ16）。

2、混凝土澆注的注意事項

（1）澆注需要分倉按序進行，避免混凝土凝結(jié)不平衡。

（2）為確?；炷劣凶銐蛄鲃有?、緩凝性，可適當(dāng)加緩凝減水劑。

（3）建議一次性澆注至設(shè)計標(biāo)高，如不敷設(shè)防水薄膜，則需要撒水使地基處于濕潤狀態(tài)。

（4）需要將混凝土振實，尤其是邊角處部位。

（5）如表面出現(xiàn)泌水，需要去除泌水。

（6）初平工作盡量平整，以利于最終完成面達到高低差小于3mm/2M。

3、施工步驟

（1）去除浮漿：混凝土表面出現(xiàn)浮漿，應(yīng)使用機械磨盤將浮漿破壞掉。

（2）抹平作業(yè)：在初凝的混凝土表面用機械磨盤做2-3次抹平。

（3）表面收光作業(yè)：繼后的作業(yè)中，視混凝土的硬化情況，進行至少3至4次機械槳片收光作業(yè)。

（4）養(yǎng)護工作：完全收光好的地面，12小時內(nèi)應(yīng)采取養(yǎng)護措施。養(yǎng)護方式可采取養(yǎng)護劑養(yǎng)護，灑水養(yǎng)護或塑料薄膜養(yǎng)護。

（5）切割伸縮縫：為避免混凝土因熱脹冷縮而開裂，應(yīng)及時鋸割伸縮縫。一般每隔6-12米一條，亦可結(jié)合現(xiàn)場柱位情況鋸割。

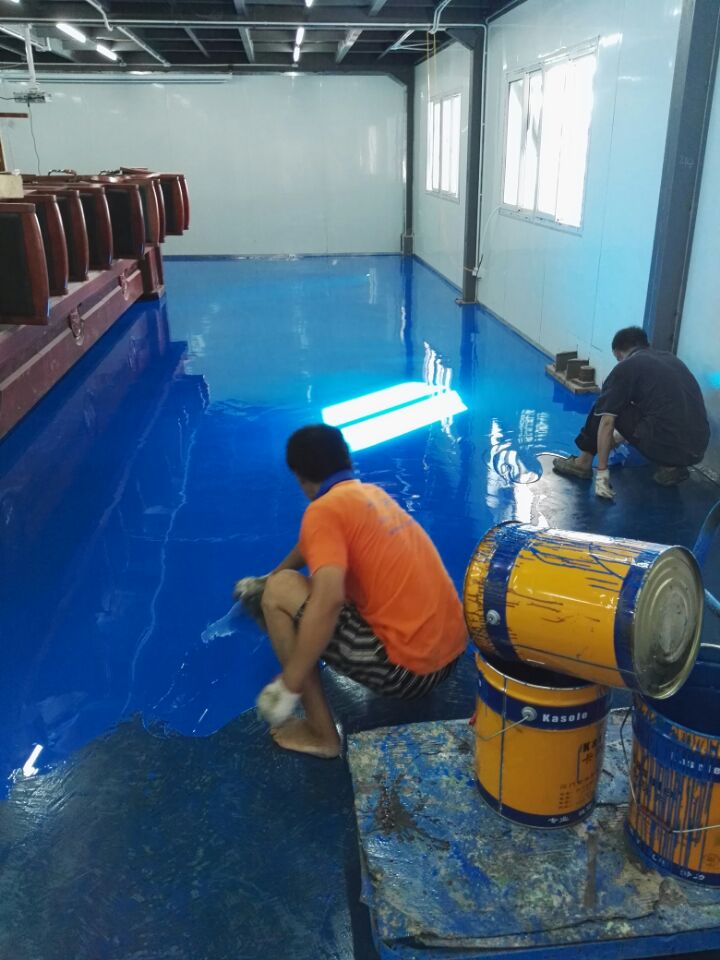

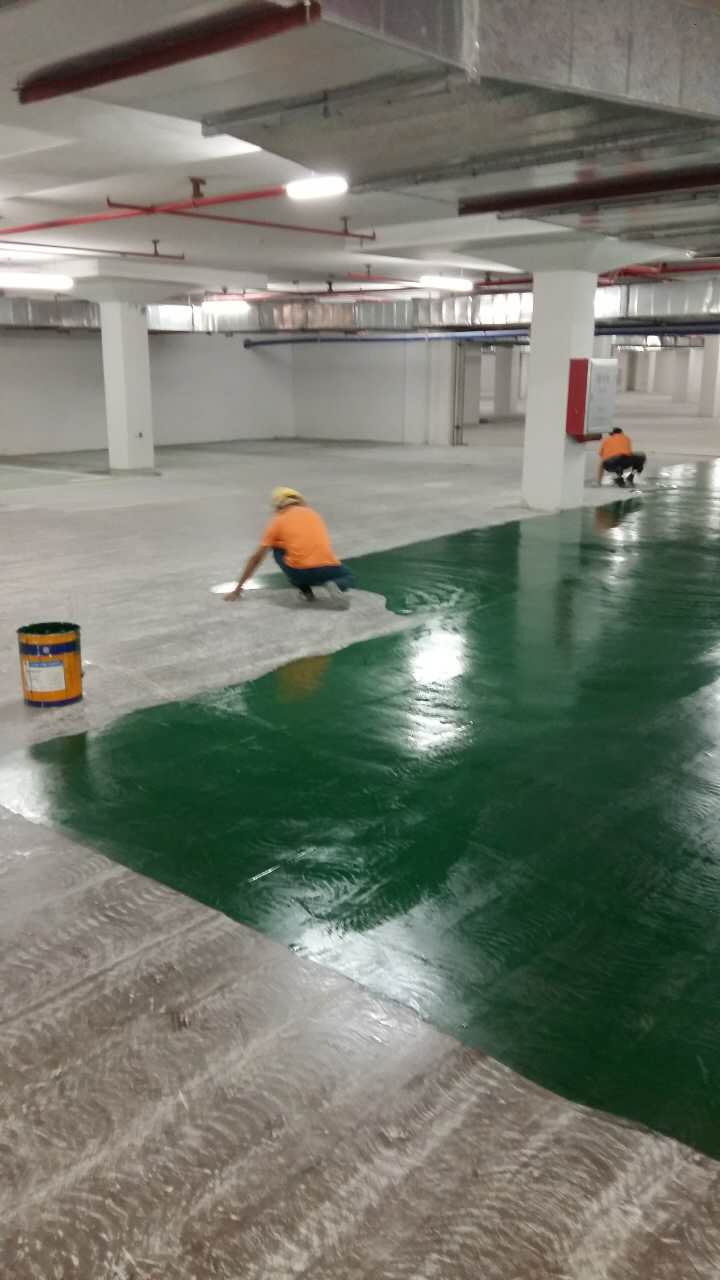

二、環(huán)氧類地坪材料的環(huán)境要求

環(huán)氧地坪施工的實用性、耐久性、經(jīng)濟性決定了環(huán)氧地坪質(zhì)量的好壞。當(dāng)然實用性又包括了地坪材料的選擇使用、產(chǎn)品是否配套、地坪的設(shè)計方案等，因為不同的工業(yè)環(huán)境對地坪的要求是不一樣的，有些要求地坪耐磨耐壓、有些要求地坪潔凈等，所以地坪的實用性是很重要的一個方面。地坪的耐久性主要在于材料的質(zhì)量和施工方的技術(shù)。環(huán)氧地坪材料具有通用性，但是不同的生產(chǎn)廠家所使用的原料不一樣，施工工藝也不一樣，變會造成環(huán)氧地坪出現(xiàn)不一樣的表面效果。環(huán)氧地坪施工也是對其品質(zhì)影響很大的，要保證施工質(zhì)量必須得有專業(yè)的施工人員、施工工具和現(xiàn)場治理。就地坪施工技術(shù)人員來說，要具備能分辨材料屬性和使用的技術(shù)，還需要有一定的施工經(jīng)驗，因為施工現(xiàn)場常伴隨著突發(fā)情況，有經(jīng)驗的施工人員就能夠依照情況做出判定。

1、溫度對地坪施工的影響：

（1）溫度過低。許多雙組分的涂料在溫度低于5℃的環(huán)境中很難進行固化反應(yīng)，或者反應(yīng)很慢，嚴重的更會影響其的固化性能，例如，涂膜干得很慢，灰塵等雜物很容易污染其表面造成裝飾性效果變差；固化太慢會影響涂膜的性能，使其硬度降低、耐磨性變差等，直接就影響了地坪的使用壽命。

（2）溫度過高。會導(dǎo)致涂料的稠度增加、干結(jié)報廢，嚴重的話還會出現(xiàn)爆聚現(xiàn)象。一般我們都采用少量多次的方法配漆，或者選用沸點高、揮發(fā)慢的稀釋劑調(diào)整。

2、濕度對地坪施工的影響

這里指的濕度是在某一溫度時空氣中水蒸氣的含量。一般在濕度超過85%時，不能進行施工，因為濕度過高容易造成泛白、開裂等涂膜弊病，濕度指示在過大的情況下才影響地坪涂裝，但是它的影響往往大于人們的想象。濕度過高，會引起涂裝表面結(jié)露，凝結(jié)的水會對固化劑造成剖壞引起涂膜發(fā)白、失光。

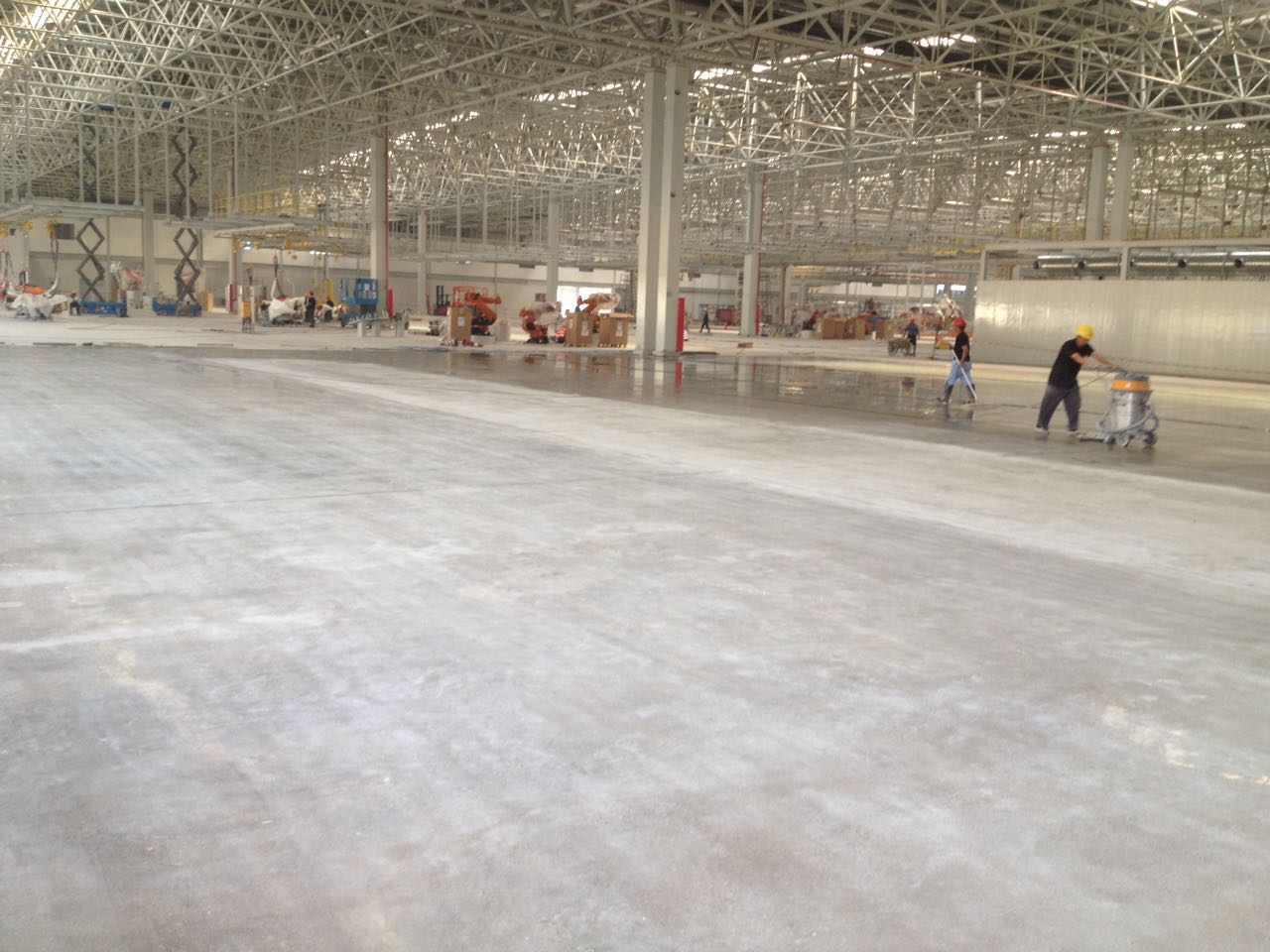

三、滲透型地坪材料的環(huán)境要求

1、什么是混凝土密封固化劑？

滲透到混凝土里面的化合物與已凝結(jié)的混凝土中所含的半水化水泥，游離鈣，氧化硅等物質(zhì)經(jīng)過一系列復(fù)雜的化學(xué)反應(yīng)，產(chǎn)生硬質(zhì)性物質(zhì)，這些化合物最終會使混凝土表層的密實度提高，從而提高混凝土表層的強度、硬度、耐磨性、抗?jié)B性等指標(biāo)。

2、如何發(fā)揮作用？

復(fù)雜的化學(xué)反應(yīng)最終產(chǎn)物會堵塞、固封混凝土的結(jié)構(gòu)孔隙，強度的提高帶來表面硬度的提高，密實度的提高帶來抗?jié)B性的提高。減少水份流動的路徑，即減少有害物質(zhì)的侵入，從而大大增強了混凝土的抗化學(xué)物質(zhì)的侵蝕能力。所以混凝土表面密封固化劑能帶來長久的密封、堅固、耐磨、無塵的混凝土表層。

3、混凝土密封固化劑對環(huán)境的要求：

混凝土密封固化劑的施工要求里對空氣相對濕度的要求是小于80%。因為混凝土密封固化劑是水性涂料，如果空氣濕度過大，混凝土含水量過高，混凝土密封固化劑將始終溶于水，而無法與混凝土內(nèi)部的無機化合物和氧化鈣反應(yīng)，從而更無法與生成物進行二次反應(yīng)。
